При реализации современных эргономичных проектов ремонта и отделки помещений, часто требуется монтаж электроустановочных изделий на несущих стенах, что подразумевает их штробление. Однако, современное законодательство накладывает жёсткие ограничения на устройство штрабы. Ответственность за нарушения в строительстве обозначена в Градостроительном кодексе Российской Федерации от 29.12.2004 N 190-ФЗ (ред. от 02.08.2019).

Согласно Постановлению Правительства Москвы № 508 (Приложение №1), выпущенному в 2011 году, в бетонных, монолитных и кирпичных домах запрещено штробить и/или прокладывать пазы для проводки в несущих стенах, перекрытиях и других элементах, обеспечивающих прочность здания. В панельных домах «не допускается устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов». Также запрещено штробить стены, сопряжённые с лестнично-лифтовым узлом. Согласно ст. 29 Жилищного кодекса, за штрабу в несущей конструкции взимается штраф и выдаётся предписание вернуть всё в исходное состояние.

К счастью, существуют технические решения, позволяющие разместить электроустановочные изделия на несущих стенах, не прибегая к их штроблению.

Технические решения

Прокладка электрики в слое штукатурки или за обшивкой

Электропроводку прокладывают в процессе или уже после черновой отделки в слое штукатурки. При этом, толщина слоя должна быть не менее 45 мм (минимальная глубина стандартного подрозетника). Предположим, нужно «законопослушно» установить выключатели на стене 6x3 метра. Для подготовки «слоя под электрику» потребуется 688,5 кг или 23 мешка штукатурной смеси (по сегодняшним ценам это более 9000 рублей). А если стена отклоняется от перпендикуляра в «неправильную» сторону, расход может быть значительно больше. В результате, прокладка стандартной электрики по несущим стенам становится делом трудоёмким и дорогостоящим. Электропроводку также можно разместить за обшивкой из листов гипсокартона или гипсоволокна, но такое решение оправдано лишь при очень неровных стенах или необходимости устройства дополнительной звуко/теплоизоляции.

Сигнальная коммутация вместо силовой

Необходимую толщину слоя штукатурки можно значительно уменьшить, если использовать выключатель для коммутации не силовой нагрузки (светильника), а управляющего сигнала. В этом случае его можно подключить тонким кабелем, пропущенным в трубке малого диаметра, для размещения которой достаточно сантиметрового слоя штукатурки. Глубину розеточной коробки при этом можно уменьшить до глубины выключателя, поскольку тонкие провода практически не займут в ней места. В зависимости от применяемого оборудования, могут использоваться как обычные выключатели (с фиксацией или без фиксации клавиши), так и специальные, шинные (они передают цифровой сигнал), а коммутирующее устройство располагается в непосредственной близости от нагрузки (светильника), либо в электрошкафу.

Использование беспроводных технологий

Полностью избавиться от штробления позволяет использование беспроводной связи. В такой системе сигнал от выключателя к коммутирующему устройству передаётся по радиоканалу. Можно даже обойтись без коммутирующих устройств, применив смарт- лампы и «привязав» к ним совместимые беспроводные выключатели.

Варианты установки розеток

Для установки розеток без штробления стен, используют высокие плинтусы или декоративные стеновые панели (такие решения широко применяются в современных дизайнерских интерьерах). Суммарной толщины плинтуса и штукатурки в большинстве случаев оказывается достаточно для размещения розеточной коробки и электропроводки.

Выбор оборудования

Радиовыключатели

Самым простым вариантом представляется беспроводное управление с использованием радиовыключателей. Подобные изделия представлены на рынке в широком ассортименте. Такой комплект состоит из двух частей - собственно, выключатель со встроенным радиопередатчиком и реле с приёмником, которое включает и отключает нагрузку. Для малобюджетных загородных проектов это может быть выходом, а вот для домов класса «комфорт» и выше, а также городских квартир, подходит плохо. И вот почему.

1. Дизайн таких выключателей практически всегда отличается от дизайна других электроустановочных изделий, используемых в проекте. Получается «эклектика», которая вряд ли может понравиться требовательному заказчику.
2.

Абсолютное большинство беспроводных выключателей использует простейшие радиомодули с незащищённым каналом связи, без какого-либо шифрования, а количество кодов устройств ограничено. Это означает, что в большинстве случаев Вашим освещением сможет управлять кто угодно, посредством универсального пульта. А подключив радиомодуль к компьютеру, потенциальный злоумышленник сможет легко узнавать (в том числе дистанционно), дома ли Вы, в каком помещении находитесь, какие светильники и розетки задействованы. Также может возникнуть ситуация, при которой выключатель соседа будет управлять Вашим светильником, и наоборот. А если сосед решит «побаловаться» и будет удерживать выключатель в нажатом состоянии, Ваше освещение вообще может оказаться заблокированным. В городе, на тех же частотах работает множество других устройств, которые могут мешать функционированию выключателей. Это похоже на ситуацию с незащищёнными домашними радиотелефонами. Пока они были редкостью и проблем особых не наблюдалось. А вот когда такие аппараты появились в каждой семье, начались чудеса. Например, сняв трубку, чтобы кому-нибудь позвонить, я частенько слышал в ней разговор соседей. Поэтому в дачном посёлке с большим расстоянием между домами всё будет нормально (пока кто-нибудь «продвинутый» не захочет пошутить), а вот в многоквартирном доме лучше не рисковать.

3. Непредсказуемый момент выхода из строя элементов питания. А в некоторых моделях вообще используются ртутные батарейки на 12 вольт, дорогостоящие и токсичные. Правда, существуют модели, вырабатывающие энергию для передачи от силы нажатия, но по цене они приближаются к выключателям, предназначенным для «умного дома».

«Умные» устройства для «обычной» электрики

На российском рынке представлен ряд беспроводных систем домашней автоматизации, которые прекрасно справляются с поставленной задачей. Но многие потребители не готовы разбираться в излишней, по их мнению, функциональности, и платить за то, чем они не будут пользоваться.

В 2020 году в продаже появилось решение, прекрасно подходящее для большинства проектов - электроустановочные изделия Legrand with Netatmo. Эти устройства предназначены для построения «умных» систем домашнего комфорта, но мало кто знает, что из них можно скомпоновать и «обычную» электроустановку, которая будет обладать расширенными возможностями, при этом останется доступной по цене.

Данный вариант позволяет реализовать все вышеперечисленные технические решения и имеет следующие преимущества:

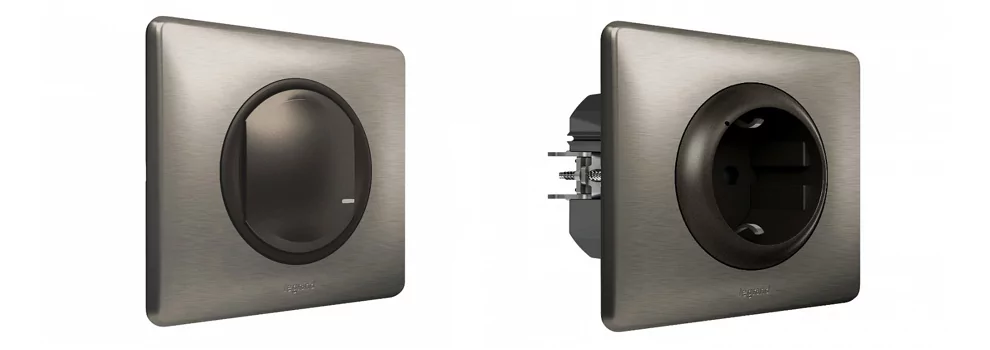

1. Единство стиля. Дизайн «умных» версий устройств совпадает с дизайном стандартных серий Legrand, а декоративные рамки взаимозаменяемы. Выбор цветов, фактур и отделок декоративных рамок огромен, что позволяет оформить всю электрику в едином стиле, сочетающемся с дизайном интерьера.
2. Связь между устройствами осуществляется по современному беспроводному протоколу Zigbee 3.0 с шифрованием данных. Коммуникация двунаправленная, и сохраняет работоспособность даже в условиях городских помех.
3. Срок службы батарейки в выключателе, по данным производителя, - до 8 лет. Используются широко распространённые «таблетки» формата CR2032. Примерно за месяц до исчерпания энергии, выключатель при каждом использовании мигает красным светодиодом, уведомляя владельца о необходимости замены элемента питания.
4. Что мне особенно нравится, так это возможность апгрейда. Добавив буквально пару дополнительных устройств, можно получить электрику с голосовым и удалённым управлением, плюс автоматическое управление по расписанию и много других полезностей. Кроме того, устройства серии «with Netatmo» могут напрямую подключаться к различным системам домашней автоматизации, благодаря чему на их основе можно строить полнофункциональные «умные дома».

Схемы подключения

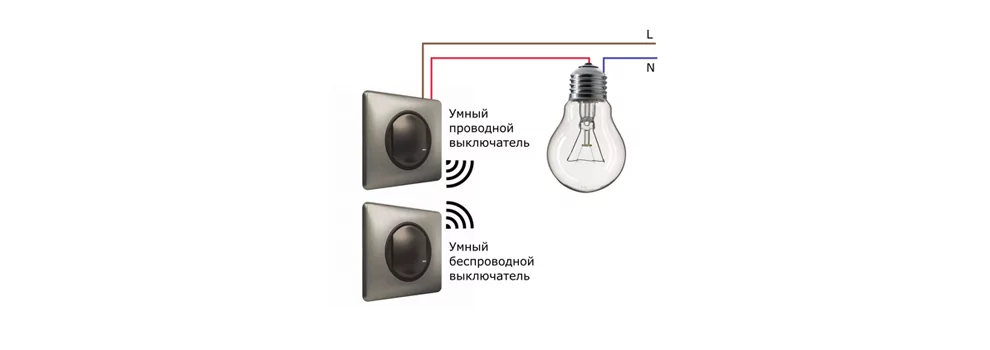

Вариант с основным проводным и дополнительными беспроводными выключателями

Данный вариант подходит, если необходима функция светорегулирования, а основной выключатель можно установить на стене, не являющейся несущей. Это современная, более комфортная альтернатива использованию проходных переключателей. Схема электропроводки при этом ничем не отличается от используемой для установки одного обычного выключателя. Для реализации понадобится «умный» проводной выключатель (1) и необходимое количество совместимых с ним беспроводных (2,3). При заказе устройств укажите, что они должны быть «привязаны» друг к  другу (по умолчанию поставляются без «привязки»). Что бы работала функция светорегулирования, в подключаемых светильниках нужно использовать лампы, на упаковке которых указано «Dimmable» (диммируемые).

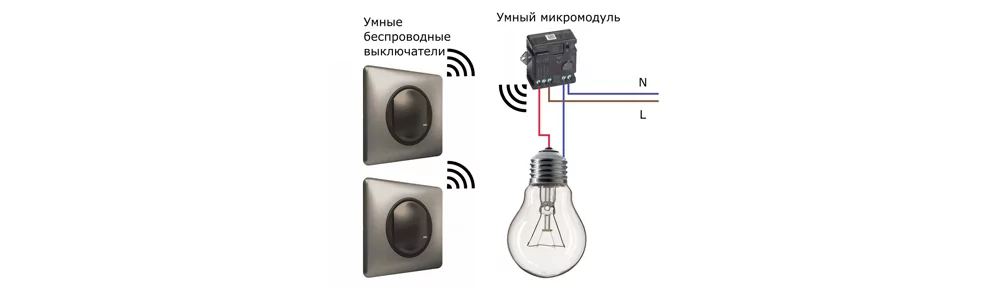

Вариант с полностью беспроводным управлением

Этот вариант наиболее универсален, так как вообще не требует прокладки электропроводки к выключателям. Для его реализации, Legrand предлагает готовый, заранее настроенный набор (11), содержащий релейный микромодуль (10) и два «привязанных» к нему беспроводных выключателя (2). Питание от щитка подводится непосредственно к точке подключения светильника. Светильник подключается через микромодуль, помещаемый в подвесной потолок или коммутационный «стакан» люстры. Микромодуль принимает сигналы от выключателей и, соответственно, включает или отключает нагрузку.

Вариант с полностью беспроводным управлением и функцией светорегулирования

Если светильник устанавливается в подвесной потолок, то вместо микромодуля можно использовать «умный» выключатель с функцией светорегулирования (1) без установки лицевой панели, поместив его не на стену, а за подвесной потолок. При необходимости, можно удалить детали   корпуса,   предназначенные для   крепления выкля на стену. К этому проводному выключателю, соответственно, необходимо «привязать» нужное количество беспроводных (2,3). У нас также есть опыт использования беспроводных выключателей в привязке к смарт-лампам и смарт-светильникам.

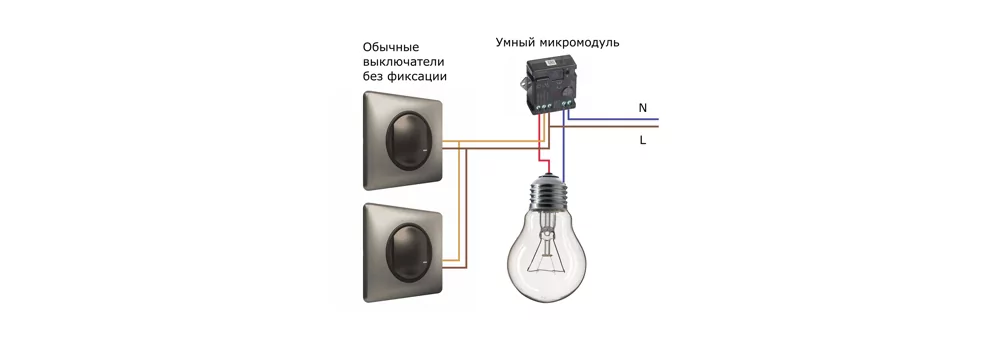

Вариант с проводным управлением

Этот вариант - современная, доступная и помехоустойчивая альтернатива системе проходных переключателей. Как в варианте 2, светильник подключается через микромодуль (10), к управляющему входу которого присоединяется необходимое количество обычных проводных выключателей без фиксации (кнопок). Проводка к выключателям может быть выполнена тонким кабелем, так как используется в качестве сигнальной, анесиловой. Обратите внимание, новые микромодули при включении переходят в режим поиска открытой сети. Рекомендуется заказать у поставщика услугу объединения всех приобретаемых на объект устройств в одну сеть.

Дистанционное беспроводное управление розеткой

Для решения этой задачи, Legrand выпускает заранее настроенный «Пакет для управления электроприборами» (12), состоящий из «умной» розетки (8) и «привязанного» к ней беспроводного выключателя (2). Розетка устанавливается на запланированное место, а беспроводные выключатели - там, где удобно, на расстоянии не более 10 метров от неё.

Прокачиваем дом до версии «смарт»

Для электроустановочных изделий «with Netatmo», Legrand предлагает «Стартовый пакет» (13), значительно расширяющий возможности домашней электрики. В комплект входит Zigbee-шлюз с розеткой и беспроводной выключатель «Дома/Вне дома» (6). Набор позволяет:

самостоятельно «привязывать» беспроводные выключатели и датчики движения к управляемым проводным устройствам;

управлять освещением и розетками удалённо, через мобильное приложение;

организовать управление домашней электрикой посредством голосовых команд (для этого понадобится колонка с Яндекс Алисой);

установить расписание для автоматического управления устройствами (надо отдать должное, Legrand реализовал весьма гибкую систему расписаний).

Входящий в комплект выключатель «Дома/Вне дома» (6) - современная и очень удобная альтернатива обычным мастер-выключателям. Он позволяет одним нажатием выключать заранее заданный набор светильников и электроприборов, когда Вы уходите из дома, а по возвращении - таким же образом, одним нажатием, включать, например, свет в прихожей и гостиной. Удобство состоит в том, что списки устройств на включение и выключение можно редактировать в любой момент!

Кроме уже перечисленных компонентов, ассортимент системы комфорта «Legrand with Netatmo» включает проводной (4) и беспроводной (5) выключатели для электроприводов штор, жалюзи, рольставней, «умный» вывод кабеля (9), сценарный выключатель «День/ Ночь» (7) и другие полезные устройства.

Настройка осуществляется через фирменное мобильное приложение «Home + Control» и чрезвычайно проста даже для неспециалиста. Любителей продукции Apple порадует совместимость с Apple Home и Siri.

Для самых «продвинутых»

Благодаря поддержке стандарта Zigbee 3.0, электроустановку на базе устройств серии «with Netatmo», если того пожелает заказчик, можно превратить в полнофункциональный «умный дом» без проведения дополнительных электромонтажных работ. Но это уже тема для отдельной статьи. Подписывайтесь на блог автора и будьте в курсе!

Оборудование

Для удобства поиска на сайте дистрибьютора, привожу перечень электроустановочных изделий, упомянутых в статье.

1. Умный проводной выключатель с опцией светорегулирования
2. Умный беспроводной выключатель 1-клавишный
3. Умный беспроводной выключатель 2-клавишный
4. Умный выключатель рольставней
5. Умный беспроводной выключатель рольставней
6. Главный беспроводной выключатель «Я дома/Я вне дома»
7. Умный беспроводной сценарный выключатель «День/Ночь»
8. Умная розетка
9. Умный вывод кабеля
10. Умный микромодуль реле для управления освещением и другими нагрузками
11. Пакет для управления освещением с 2х мест
12. Пакет для управления бытовыми электроприборами
13. Стартовый пакет

Заказать оборудование и его настройку под проект можно у официального дистрибьютора, компании AUVIX: категория оборудования с классификатором.
