Кейс: решения AREC в симуляционном центре медицинского факультета в колумбийском университете

Папский Ксаверианский университет в колумбийском городе Богота является одним из старейших и наиболее известных учебных заведений страны. Среди его выпускников − бывший президент Колумбии, министры правительства из разных стран Латинской Америки, продюсеры, олимпийские чемпионы, ученые и многие другие известные персоны. В состав университета входит 18 факультетов, которые предлагают 242 академические программы по разным дисциплинам.

Одним из ведущих факультетов университета является медицинский. Он расположен в главном кампусе, где большая часть практических занятий проходит в университетской больнице Сан-Игнасио. Факультет широко известен своим центром клинического моделирования, одним из первых в Колумбии. Основанный в 2007 году, первоначально центр был оснащен традиционными симуляционными лабораториями. Однако, когда для соответствия запросам времени этого стало недостаточно, факультет взял курс на оснащение центра передовыми технологиями.

Общее описание объекта

Клинический симуляционный центр занимает целый этаж и разделен на шесть секций: кабинеты врачей и консультационные, учебные помещения, отделения интенсивной терапии, комната мониторинга и управления, комнаты наблюдения за пациентами и операционные.

Задача

Проводить операции в каждой операционной одновременно, вести запись для последующего изучения, осуществлять мониторинг за всеми процессами и поддерживать двустороннюю связь между студентами и старшими врачами.

Реализация

В каждом кабинете врача было установлено решение на базе медиастанции «все в одном» AREC LS-410 с поддержкой 4K, Dante, NDI | HX и многими другими функциями.

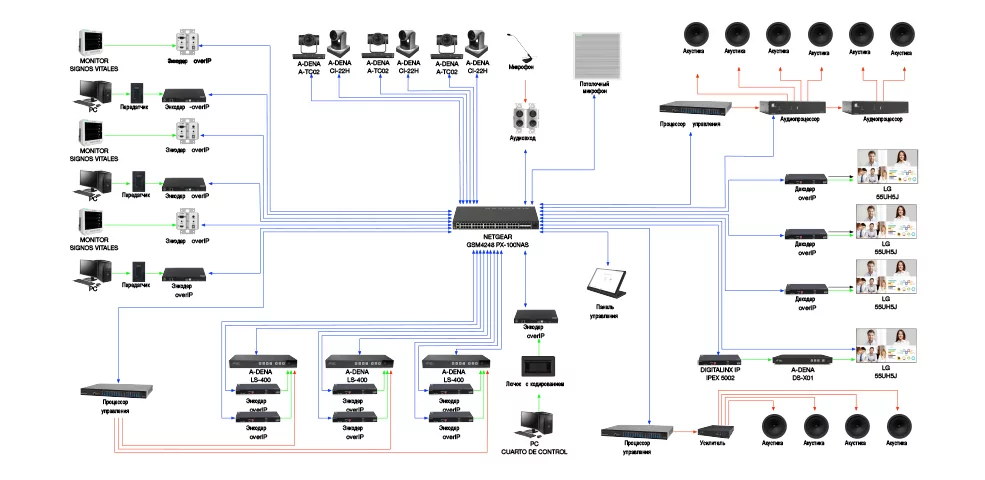

Все станции AREC LS-410 были размещены в серверной и подключены к одной сети с помощью коммутаторов Netgear GSM4248 PX-100NAS. AREC LS-410 эффективно cочетала изображения со всех источников видео, установленных в палатах, начиная с камеры слежения с искусственным интеллектом RADA A-TC02 OnyxCam и PTZ-камеры AREC CI-22H по протоколам NDI и ONVIF. При этом камеры OnyxCam были установлены в тех же локациях для отслеживания действий врачей, камеры CI-22H использовались для отображения определенных предварительных настроек (смотровой стол с манекеном для учебных занятий, кресло пациента и другие зоны кабинетов). Компьютеры в каждом помещении были подключены к станциям AREC LS-410 с помощью кодеров и декодеров, что позволило безопасно передавать аудио и видео по сети.

Записи разговоров осуществлялись потолочными микрофонами и отправлялись на AREC LS-410 по протоколу Dante, а цифровой сигнальный процессор использовался для вывода аудиокомментариев инструкторов-кураторов вместе с компьютерным звуком через динамики. Объединенные аудио и видео, а также каждый отдельный видеоисточник записывались медиастанцией AREC LS-410 и немедленно становились доступны для ознакомления университету, что значительно упростило процесс создания мультимедиа.

Другие учебные помещения — отделения интенсивной терапии, операционные, кабинеты наблюдения за пациентами — следовали той же концепции базового решения, но с добавлением дополнительных функций. Например, в каждом учебном зале установлен дополнительный декодер, способный отображать компьютеры, мониторы жизненно важных показателей и другие источники на локальных дисплеях. В каждом отделении интенсивной терапии использовались четыре камеры и две мультимедийные станции, причем одна из станций отображалась на локальном экране. В кабинетах наблюдения за пациентами использовалось еще больше камер, медиастанций и другого оборудования, включая медиадекодер AREC DS—X01 для удовлетворения потребностей нескольких параллельных симуляций.

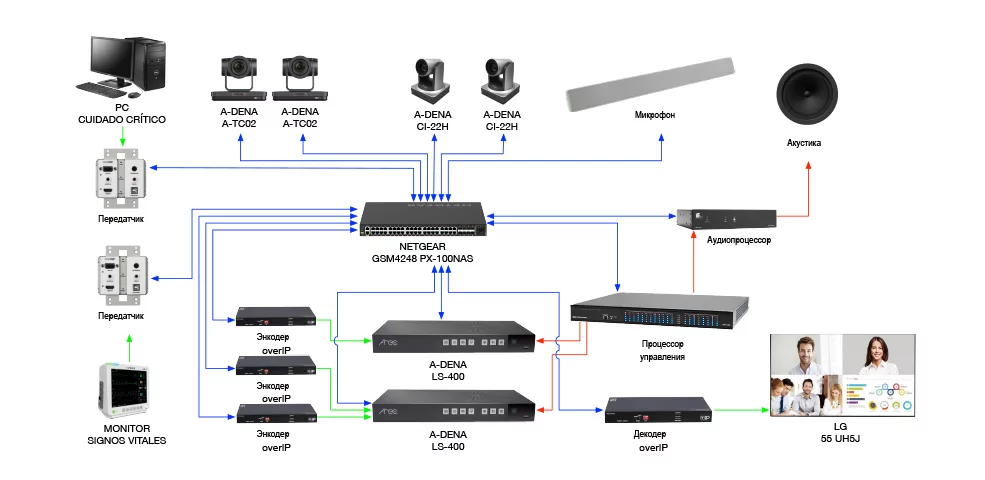

Отделение интенсивной терапии

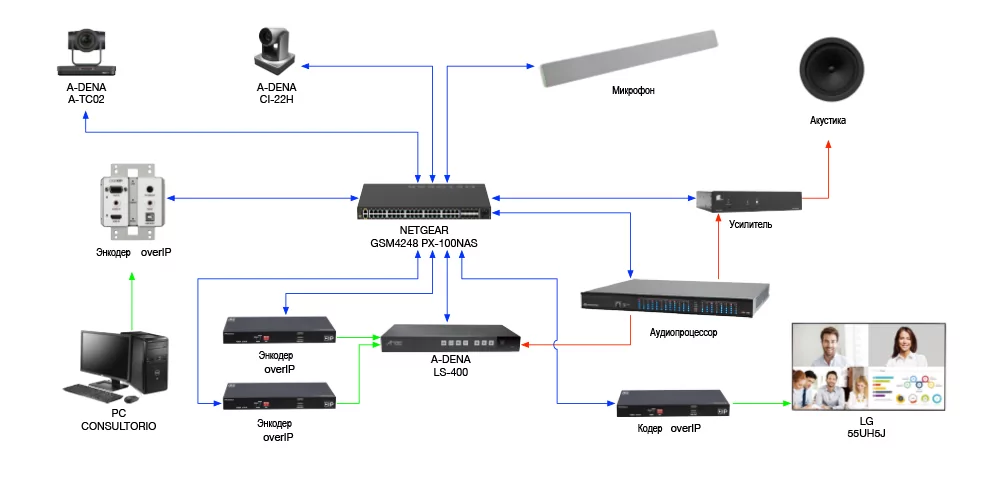

Консультационные

Комнаты наблюдения за пациентами

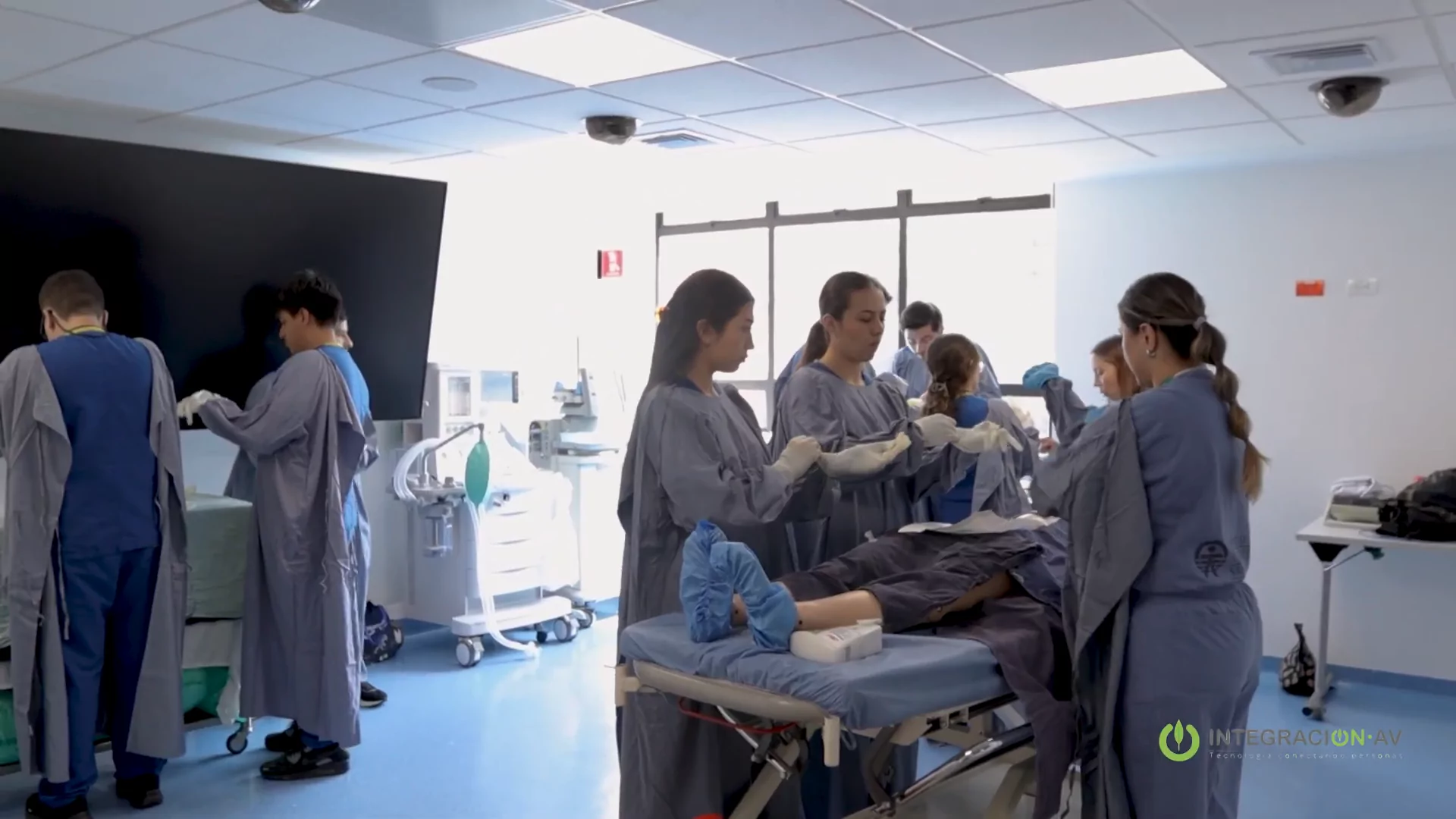

Операционные

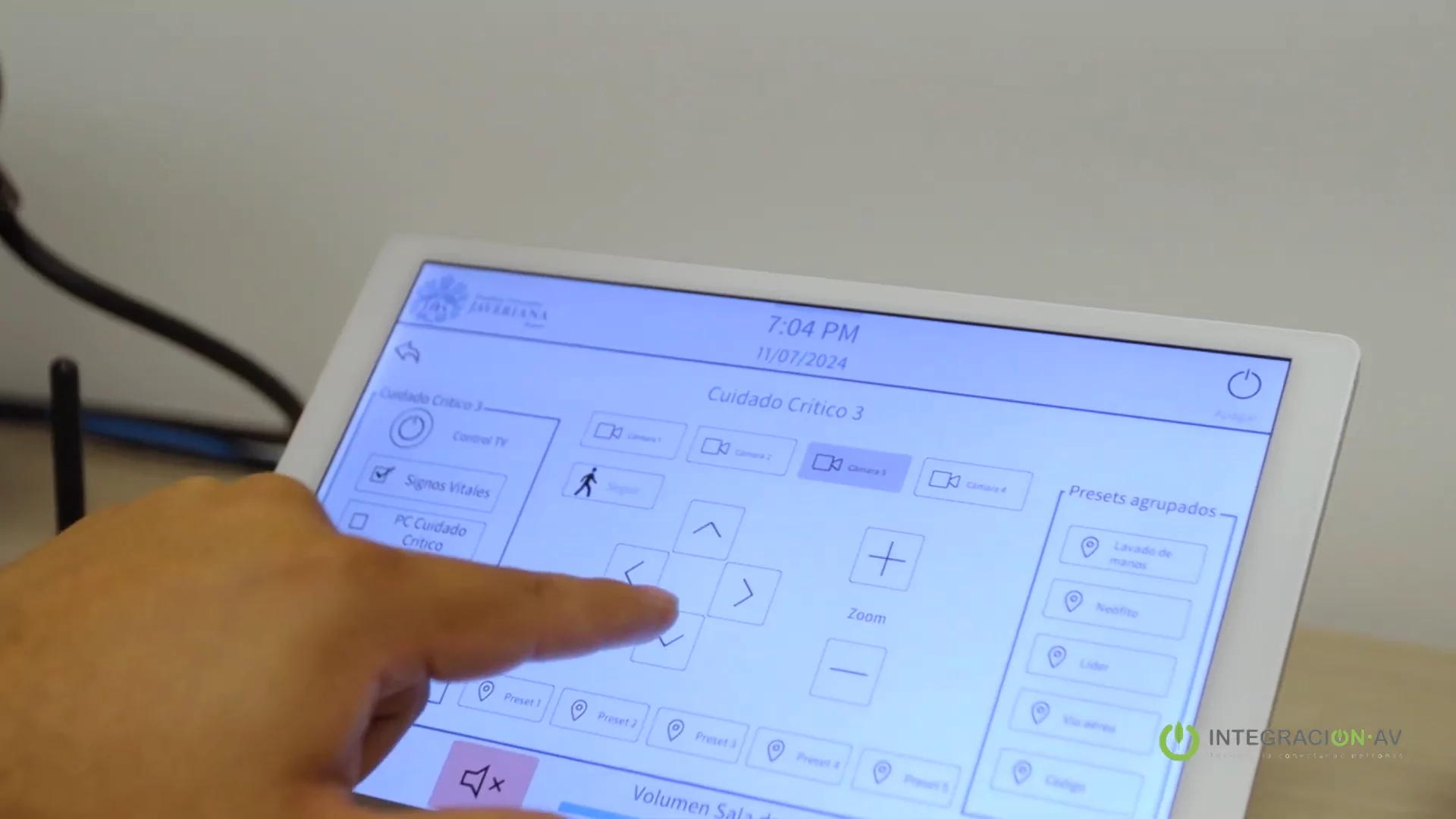

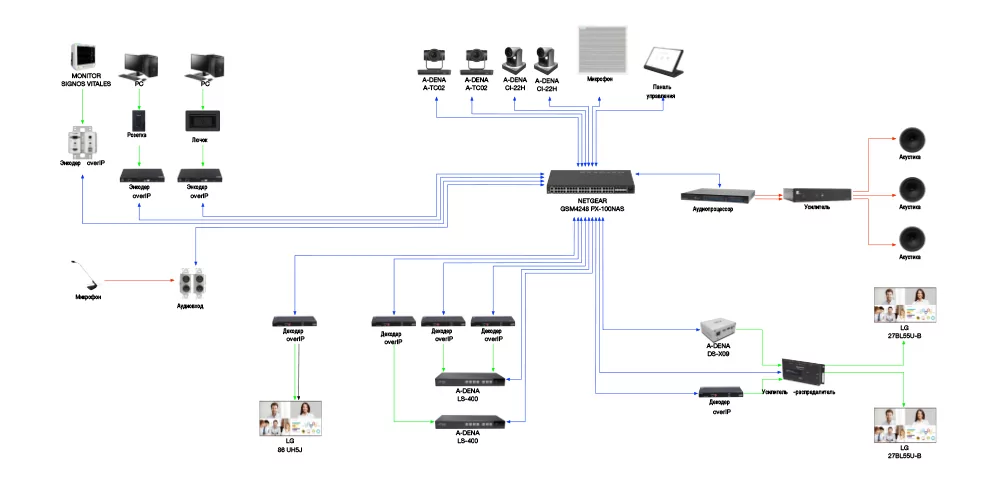

В дополнение к камерам и медиастанциям в операционных были установлены медиадекодеры AREC DS-X09. Эти устройства отображали несколько сетевых камер и IP-источников в настраиваемых макетах, помогая врачам оценивать операции под разными углами. Также были установлены панели управления, позволяющие легко управлять всеми решениями AREC и другими устройствами в комнате с помощью единой сенсорной панели.

Комната управления и мониторинга

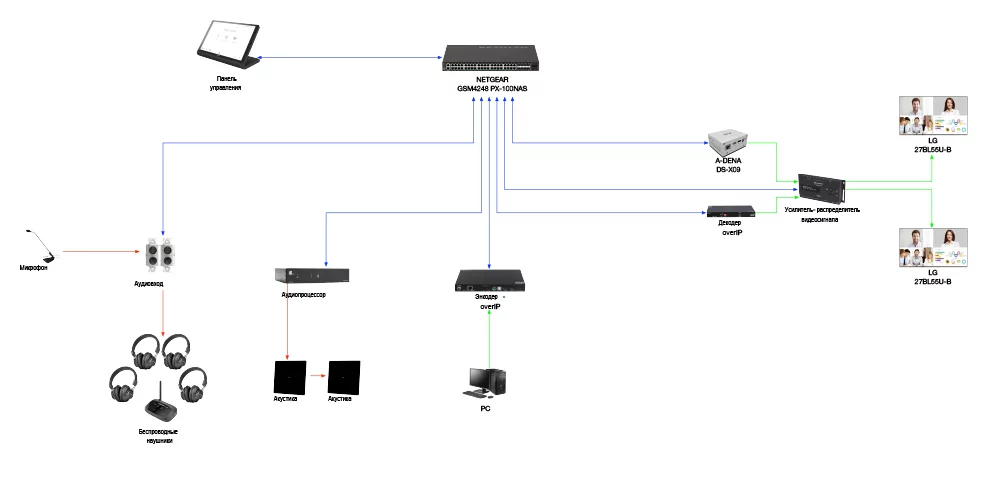

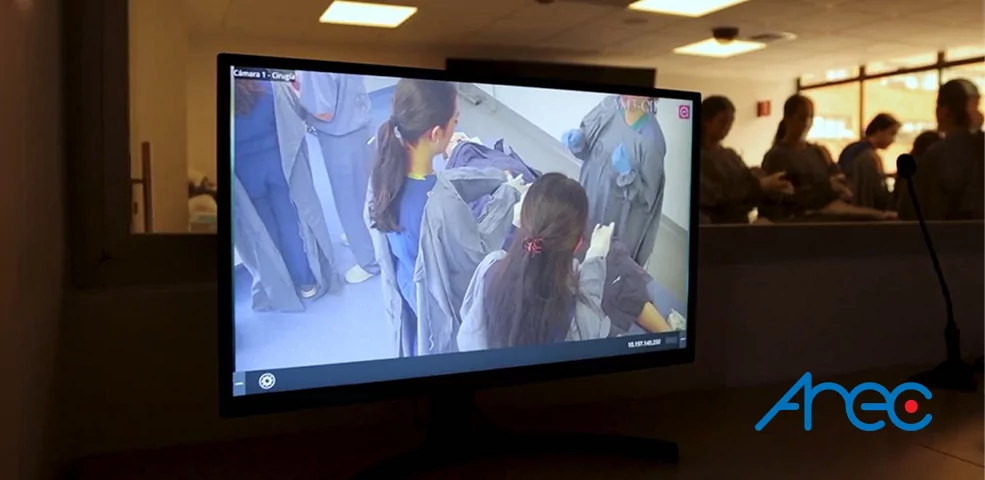

Наконец, комната мониторинга и управления, в которой работали инструкторы и старшие врачи, была оснащена в первую очередь многочисленными декодерами мультимедиа AREC DS-X09. Используя программное обеспечение AREC Multi-view Maker на компьютерах в этом кабинете, врачи могли динамически изменять, какие сетевые источники они просматривают. Надев наушники и используя настольные микрофоны, врачи передавали студентам инструкции и следили за их немедленным выполнением, наблюдая за процессом с помощью камеры и прямой трансляции медиастанции, отображаемой на AREC DS-X09.

Проект был реализован колумбийской интеграторской компанией Interaction AV.
