В апреле 2024 года в Лас-Вегасе прошла очередная ежегодная выставка для профессионалов индустрии вещания, СМИ и развлечений NAB Show 2024 . Компания Panasonic приняла участие в этом мероприятии и представила свои новые продукты.

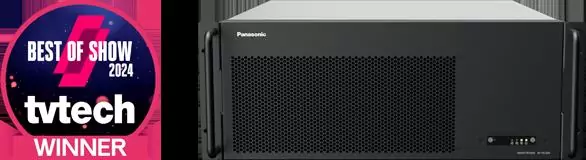

Победитель выставки в одной из ключевых номинаций − новое шасси IT/IP платформы KAIROS AT-KC200L1. Данная модель представляет собой аппаратно-программный видеомикшер формата SDI с набором интересных дополнительных опций и возможностей.

Аппаратная часть поставляется в корпусе формфактора 4RU с размерами 430 мм × 176 мм × 505 мм. Как и положено продуктам класса Broadcast, корпус имеет основной и резервный блоки питания. Задняя панель оснащена четырьмя разъёмами USB3.2 Gen1 Type-A, двумя гигабитными портами RJ-45, разъёмом VGA (Dsub-15 pin) и четырьмя портами для мультивьювера DisplayPort 1.4. Платформа работает под управлением операционной системы Linux.

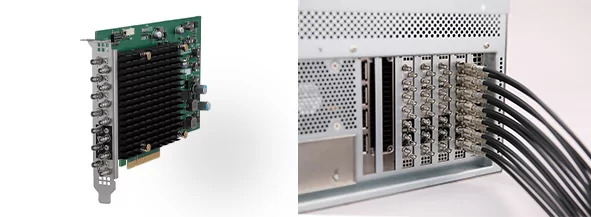

В базовой версии устройства уже установлены 3 SDI платы ввода/вывода AT-KC20M1, содержащие по 8 входов/4 выхода и по одному REF IN/REF OUT с разъёмами micro BNC. Максимально устройством может поддерживаться 4 платы AT-KC20M1 (ещё одну можно инсталлировать дополнительно). Платформа поддерживает работу в следующих видеоформатах:
- 4К: 160/60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p;
- FHD: 1080/60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p;
- HD: 1080/59.94i, 50i, 720/60p, 59.94p, 50p;
Причём, обеспечивается работа с разными разрешениями одновременно (на входе и на выходе). Можно выбирать любой формат или разрешение для каждого выхода или слоя.

Позже появится возможность добавить сетевую плату 100G QSFP28 с 2 портами для работы с некомпрессированными сигналами ST 2110.
Основные характеристики AT-KC200L1
Функционал
|
Описание
|
Количество М/Е
|
Без ограничений. Зависит от загрузки графической подсистемы
|
Free Canvas
|
До 8К, 32 мегапискселя
|
Поддержка вывода 4K
|
Да
|
SDI I/O
Максимум 4 платы
1 плата = 8 входов / 4 выхода
|
1,5G
|
Макс. 32 входа / 16 выходов
|
3G
|
Макс. 32 входа / 16 выходов
|
4K
|
Макс. 16 входов / 8 выходов
|
ST 2110 I/O
|
1,5G
|
64 входа / 40 выходов (будет доступно позже)
|
3G
|
32 входа / 40 выходов (будет доступно позже)
|
4K
|
8 входов / 10 выходов (будет доступно позже)
|
NDI® High Bandwidth (только HD)
|
2 входа / 2 выхода, 16-канальный звук
|
SRT/RTSP/RTP/RTMP (только HD)
|
8 входов / 2 выхода (только вход RTSP)
|
Still Store
|
7 Гб, разрешение до 4K
|
RAM Player
|
8 каналов, 32 Гб, без сжатия, HD/4K
|
Clip Player
|
2 канала, 400 Гб
|
Обработка сигналов
|
Y/Pb/Pr 4:2:2 10 ,bn
|
Аудио ST 2110-30 (AES67)
|
24 бита / 48 кГц
|
Panasonic PTZ Control Support
|
Да
|
Возможность резервирования ST 2022-7
|
Да
|
Сетевая плата для ST 2110 / PTP Sync
|
Будет доступно позже
|

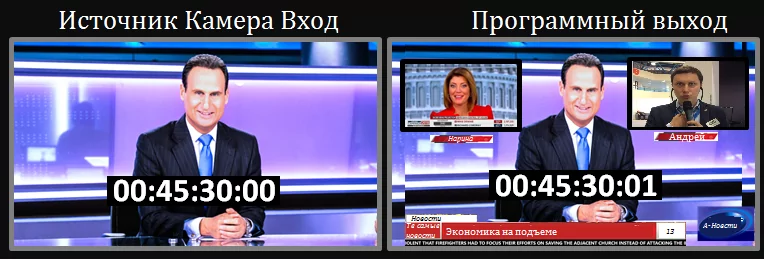

Платформа KAIROS достигает более высокой производительности за счет полного использования мощности и гибкости своих центральных и графических процессоров, балансируя общую вычислительную нагрузку. Это позволило сократить задержку обработки видеосигнала внутри устройства до 1 кадра. При необходимости, для каждого входа можно выставить свою задержку (от 1 до 20 кадров с шагом в 1 кадр).

Управление платформой осуществляется с панели "Kairos Control". Панели выпускаются в двух моделях: 24XPT стандартной компоновки (AT-KC10C1) и 12XPT компактной компоновки (AT-KC10C2). Панели позволяют свободно назначать кнопки для сцен, клипов и пользовательских макросов и т. д. Индикаторы отображают функции, назначенные на отдельные кнопки. Поддерживается многосюжетная работа с двумя программами (2 ME) и двумя фейдерами. В рамках одной системы можно одновременно использовать несколько панелей. Коммутация панелей с основным шасси происходит через гигабитный сетевой интерфейс RJ-45.
Kairos Control Panel AT-KC10C1

Kairos Control Panel AT-KC10C2

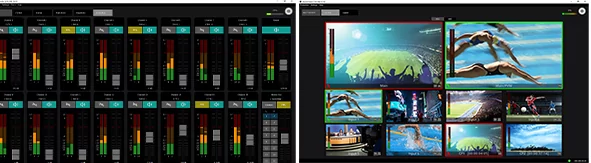

При покупке опции AT-SFTC10 становится доступным также и управление через любые сенсорные мониторы (работает на ПК под управлением Windows10/11).

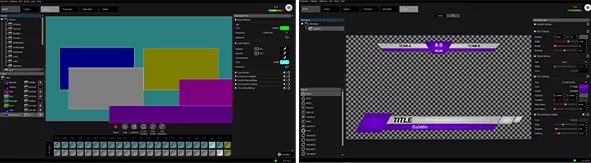

С ещё одной платной опцией AT-SFC10 Kairos Creator (OS: Windows10/11, MacOS Monterey, Ventura, Sonoma) можно добавлять в финальное изображение столько слоев, сколько необходимо: картинку в картинке (PiP), титры, логотипы и видеовставки.

Четыре независимых выхода мультивьювера позволяют использовать до 36 слоёв (PiP) на каждом из них одновременно.

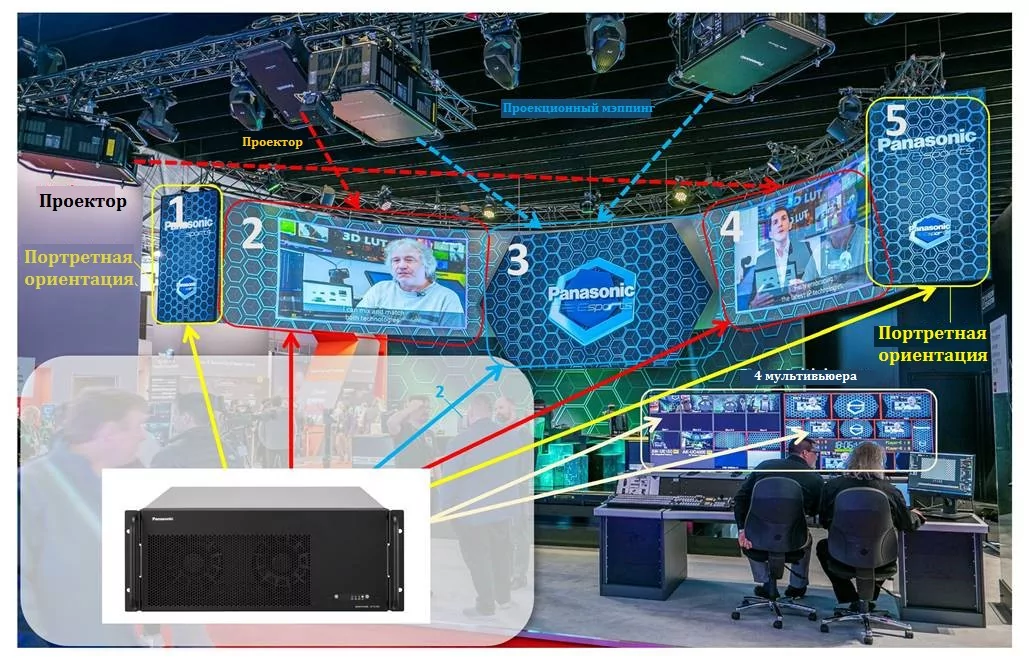

Но потенциал платформы KAIROS AT-KC200L1 не исчерпывается только привычными возможностями обычного видеомикшера. Функция Free Canvas позволяет выводить видео не только в 16:9, но и с нестандартными соотношениями сторон. Например, 32:9 для проекции на большой LED-экран с разрешением до 8K (32M пикселей).

На концерте с использованием огромной светодиодной видеостены под управлением платформы семейства Kairos - Using Panasonic's KAIROS to control visuals on the LED wall - было организовано настоящее фееричное шоу.

С подробная информацией о KAIROS 200 (AT-KC200L1) можно ознакомиться здесь.
