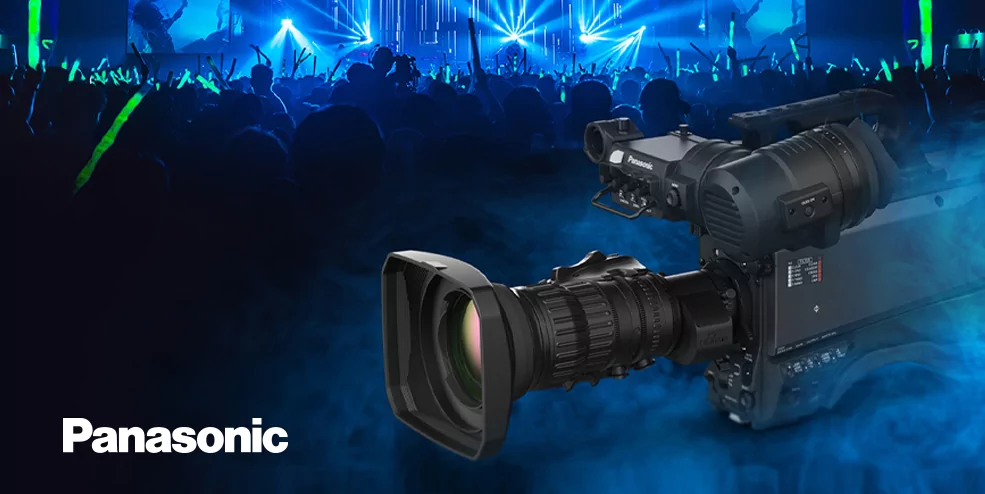

Panasonic AK-UCX100 − новая студийная камера с поддержкой перспективного протокола ST 2110

Компания Panasonic представила новую студийную 4K- камеру AK-UCX100. Новинка предназначена для съемок телепередач, международных форумов, театральных постановок, концертов и предоставляет съемочным группам творческую и оперативную свободу для эффективного производства захватывающего контента.

Студийная 4K-камера AK-UCX100 обеспечивает съемку видео высокой четкости с отличной цветопередачей не только для студийной работы и спорта, но и для современных все более сложных сценических постановок. Головка камеры поддерживает стандартные выходы 3G и 12G-SDI, передачу видео и данных по сетевым протоколам SMPTE ST 2110, NDI® High Bandwidth и SRT. Камера оснащена большим 19,29-мегапиксельным MOS-сенсором.

AK-UCX100 имеет разрешение в 2000 телевизионных линий (ТВЛ) по вертикали, что обеспечивает невероятно высокую детализацию изображения. Поддерживает широкий динамический диапазон и цветовую гамму HDR (HLG)/BT. 2020.

Ключевые особенности

  • чувствительность F11 (2000 люкс, 50 Гц) с отношением сигнал/шум 62 дБ или выше;
  • одновременная работа в режимах HDR/HLG (BT.2020) и SDR (BT.709);
  • встроенные ND и FX фильтры;
  • оптический низкочастотный фильтр HD (для устранения муара при съёмке на фоне светодиодных видеостен) может быть установлен вместе с фильтром FX (платная опция);
  • совместимость с панелями дистанционного управления (ROP) для одновременного управления с PTZ-камерами Panasonic в гибридных студиях;
  • высокоскоростная съемка до 2x для 4K и 4x для HD;
  • возможность резервирования подключения в тракт студии с помощью двух независимых модулей SFP28 (по стандарту ST 2022-7).

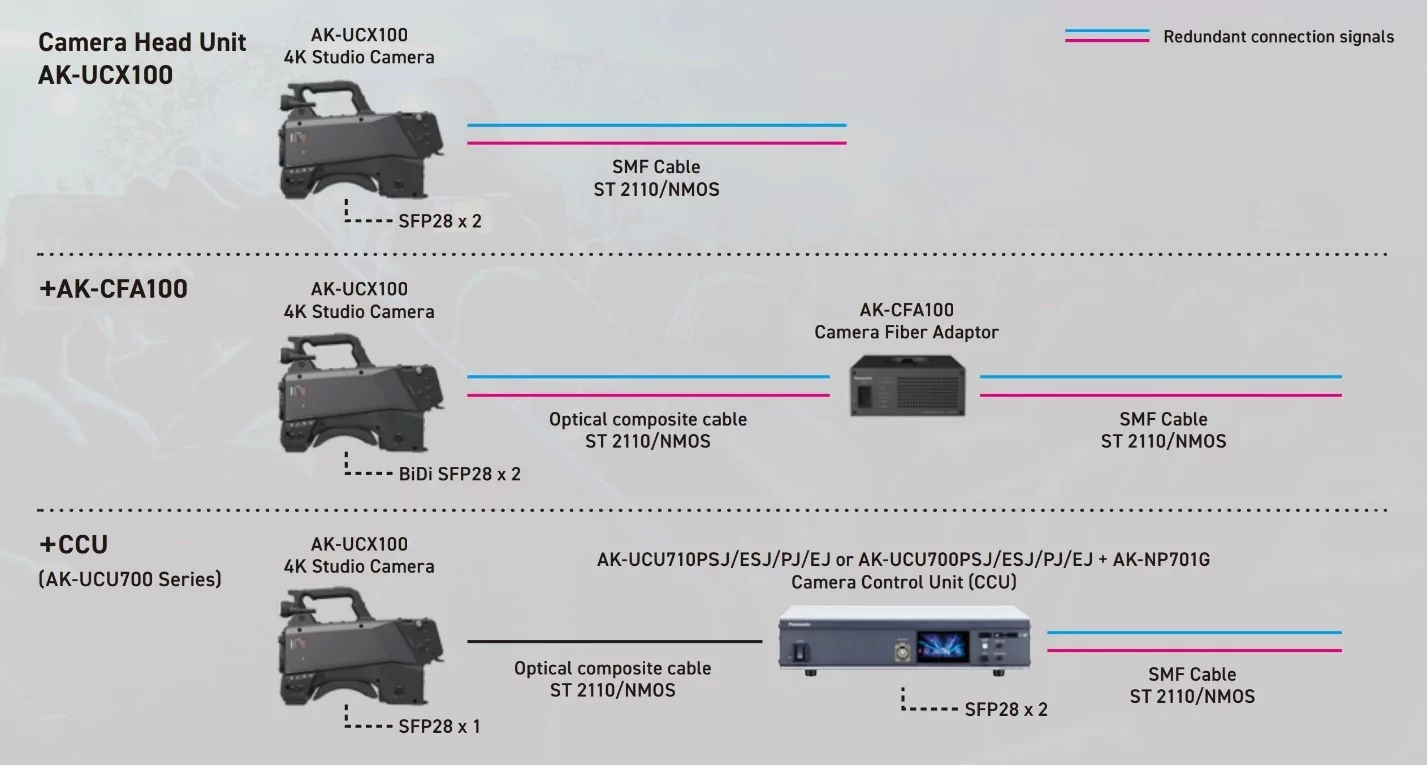

Интересное новшество заключается в том, что AK-UCX100 можно применять как автономную головку камеры, не требующую традиционной необходимости использования с блоком управления камерой (CCU). Или, если это необходимо на объекте, она может работать в сочетании с волоконно-оптическим адаптером AK-CFA100 Camera Fiber Adaptor или камерным каналом AK-UCU700/710 Series CCU, в этом случае становится возможно использовать гибридный оптический кабель длиной до 2 километров, по которому передаются все необходимые сигналы, включая питание для камеры.

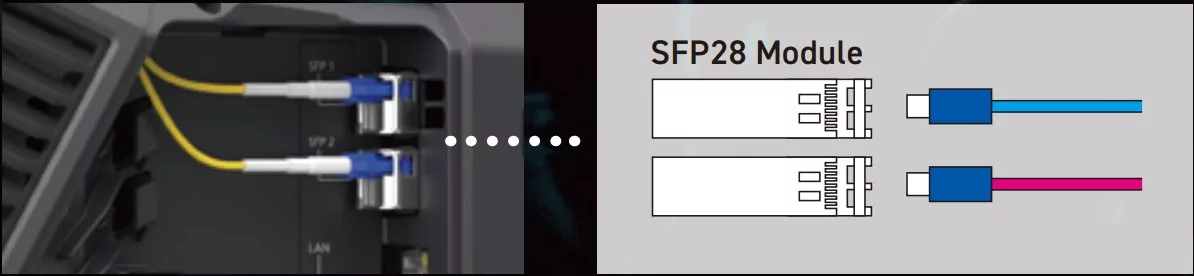

Пример работы в режиме без использования камерного канала (CCU) путем прямого подключения к сети 25 Гбит/с использованием транспортной сети ST 2110.

Схема 2.jpg

Рисунок 2_cut.png

Добавление двунаправленных модулей SFP+ обеспечивает полное резервирование по стандарту ST 2022-7. Стандарт SMPTE ST 2022-7 представляет собой важное достижение в области передачи цифрового видео и аудио. Он обеспечивает новый уровень избыточности для передачи данных по сетям IP, что является критически важным для профессионального использования в телевидении и вещании. Одной из ключевых возможностей SMPTE ST 2022-7 является поддержка дублирования пакетов. Это позволяет передавать один и тот же контент через несколько сетевых путей, тем самым минимизируя риск потери данных. В случае, если один из каналов передачи выходит из строя, система автоматически переключается на резервный, обеспечивая непрерывность потока. Это особенно актуально для прямых трансляций, где важна каждая секунда.

Рисунок 3.jpg_сut.jpg

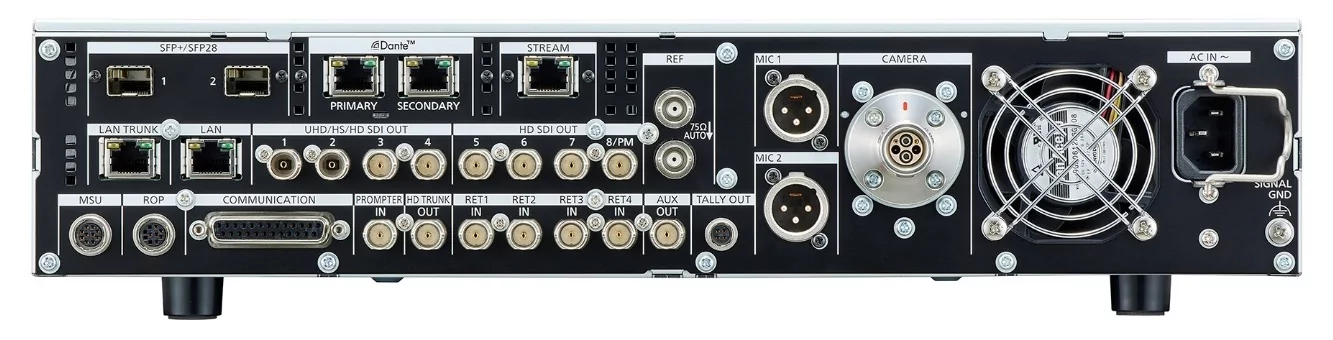

AK-UCU710PSJ/ESJ (LEMO Connector Model)

При производстве контента в традиционной студии с CCU камера сопрягается с недавно выпущенным блоком управления камерой Panasonic серии AK-UCU700/UCU710, который обеспечивает все традиционные возможности подключения, а также дополнительное резервирование, Dante®, ST 2110 и ST 2022-7. Кроме того, он поддерживает широкий спектр протоколов, таких как NDI® High Bandwidth, SRT, а также параллельную работу c SDI и IP.

AK-UCX100 может легко сопрягаться с любой камерой Panasonic, включая PTZ-камеру AW-UE160, чтобы обеспечить стабильное, согласованное качество производства. Кроме того, обе камеры имеют один и тот же сенсор, что обеспечивает точное согласование цветов. При использовании данной модели CCU передача сигналов от камеры возможна до 2 километров (на стороне PTZ- камеры потребуется отдельный блок питания). Доступна одновременная работа в режимах 4K-HDR/HD-SDR, ST 2110 и IP-стандартах, включая Dante®. До 8 выходов SDI, включая два 12G-SDI. Высокоскоростная съемка до 2x для 4K и 4x для HD. Видео в формате 4K без сжатия и JPEG XS с опцией ST 2110/NMOS (включена в базу AK-UCU710). Возможность подключения сетевого аудио Dante® и вывод потокового сигнала через NDI® и SRT.

Студийная 4K-камера Panasonic AK-UCX100 поступит в продажу с декабря 2024 года. Ожидается, что новинка будет доступна для заказа в AUVIX начиная с середины 1-го квартала 2025 года.
